Carte électronique ensemble pour unité intérieure : 1PR030725- Airwell
- 95 € TTC
La référence 1PR030725 correspond à la carte électronique principale (souvent appelée "Main Board" ou platine de régulation) pour l'unité intérieure de climatisation ou de pompe à chaleur de la marque Airwell.
1- Rôle et fonctions de la carte
En tant que carte "ensemble", elle gère l'intégralité du comportement de l'unité intérieure :
-
Régulation de la température : elle traite les données envoyées par les sondes d'ambiance et de batterie (généralement incluses ou connectées directement sur le bloc) pour ajuster la puissance.
-
Gestion de la ventilation : elle pilote la vitesse du moteur de la turbine intérieure.
-
Communication : Elle assure le lien entre l'unité extérieure (compresseur/inverter) et l'affichage (platine display) ou le récepteur de la télécommande infrarouge.
-
2 – Compatibilité matérielle
Cette pièce d'origine constructeur équipe notamment les unités murales de type AWSI-HKD009-N11 (DCI) (référence appareil 7SP023075). Elle se retrouve généralement sur des mono-splits ou multi-splits de petite puissance (environ 2,5 kW / 9000 BTU), typiques du secteur résidentiel.
Conditionnement 1 carte électronique d'origine Airwell pour unité AWSI-HKD009-N11
Points de contrôle avant remplacement :

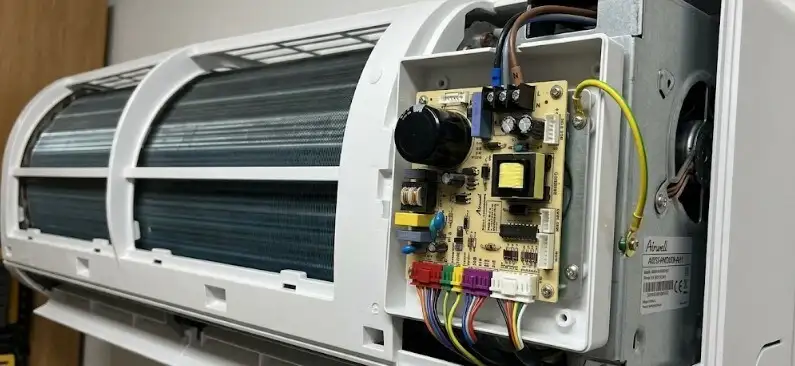

Unité murale Airwell AWSI-HKD009-N11 (DCI) 7SP023054 - Réf. 1PR030725 |
Avant de remplacer la carte neuve, il est conseillé de sécuriser l'environnement pour éviter de l'endommager :
-
Le fusible de la carte : vérifiez le petit fusible en verre soudé ou clipsé sur l'ancienne carte. S'il a sauté, cherchez un court-circuit en aval (moteur de volet ou moteur de ventilation bloqué).
-
Les sondes de température : les sondes (ambiance et batterie) se raccordent directement sur cette carte. Une sonde en court-circuit ou coupée peut bloquer le démarrage. Vérifiez leur valeur ohmique (souvent 5, 10 ou 15 à 25°C chez Airwell) avant de rebrancher la nouvelle platine.
-
Le câblage d'interconnexion : assurez-vous que le câble à 4 fils (généralement 1, 2, 3 et Terre) qui va vers l'unité extérieure est propre, bien serré, et qu'il n'y a pas d'inversion de phase sur le fil de signal (S ou 3).
Conseil pour la pose
La carte est livrée prête à être embrochée dans son support plastique. Veillez à bien couper le disjoncteur général de la clim. Pensez à rebrancher les connecteurs un à un en comparant avec l'ancienne carte (n'hésitez pas à prendre une photo du câblage d'origine avant démontage pour repérer les détrompeurs et les couleurs des fiches des moteurs de volets et de turbine).
Conseil pour la pose
La carte est livrée prête à être embrochée dans son support plastique. Veillez à bien couper le disjoncteur général de la clim. Pensez à rebrancher les connecteurs un à un en comparant avec l'ancienne carte (n'hésitez pas à prendre une photo du câblage d'origine avant démontage pour repérer les détrompeurs et les couleurs des fiches des moteurs de volets et de turbine).
Airwell est une marque historique et emblématique dans le paysage du génie climatique en France et en Europe. C'est l'un des pionniers du secteur, ayant largement contribué à démocratiser la climatisation résidentielle et tertiaire.
Une marque pionnière née en France
-
Création (1947) : L'entreprise a été fondée juste après la Seconde Guerre mondiale par Paul Wallet sous le nom de L'Air Conditionné Entreprise (ACE) à Gennevilliers. C'est à cette époque le tout premier constructeur d'équipements de climatisation en Europe continentale.
